JAK OBNOVIT BATERII DO NOTEBOOKU – ČÁST II

Po určení příčiny závady je potřeba rozhodnout, zda je nutná výměna článků. V současných bateriích se používají dva typy: li-ion a li-pol. Protože přibližně 90 % baterií obsahuje válcové Li-ion články 18650 (18 mm průměr, 65 mm výška), budeme se věnovat právě jim. Jejich jmenovité napětí činí 3,6 V nebo 3,7 V a maximální nabíjecí napětí je vždy 4,2 V na článek. Všechny články v jednom akumulátoru musí mít stejné jmenovité napětí.

Odpojení starého bateriového bloku

Správné odpojení původního bloku článků je stejně důležité jako montáž nového. Nesprávná posloupnost může zablokovat řídicí elektroniku a v nejhorším případě ji trvale poškodit. Celý blok článků je nutné vyjmout jako jeden celek – nerozdělovat jej na jednotlivé články předem, protože by pokleslé napětí aktivovalo ochranu kontroléru.

Správné pořadí odpojování kabelů je: nejprve hlavní plus (červený vodič), následně balanční vodiče (modrý, bílý/žlutý) a nakonec mínus (černý vodič). Nejbezpečnější je vodiče odstřihnout co nejblíže bodu spojení. Odletování je možné, ale zbytečně riskantní – vysoká teplota může způsobit přepětí a poškození elektroniky. Součástí bloku bývá také teplotní čidlo přilepené k článkům, které lze odpojit kdykoliv během práce.

Zapojení nových článků

Notebookové baterie jsou tvořeny několika paralelními skupinami článků, které jsou následně propojeny sériově. Typická baterie 10,8 V / 4400 mAh obsahuje tři sériové skupiny, z nichž každá je tvořena dvěma paralelně spojenými 2200mAh články.

Li-ion články se propojují pomocí bodově navařených niklových pásků. Pájení je přísně nevhodné, protože vysoká teplota může článek zničit nebo dokonce způsobit jeho explozi. Před sestavením je nutné zkontrolovat:
– téměř totožné napětí (rozdíl maximálně 50 mV),
– podobný vnitřní odpor, aby se články nabíjely rovnoměrně.

Když jsou články napěťově i odporově shodné, sestaví se nový blok podle původní struktury. Při opětovném připojování k elektronice platí opačná posloupnost než při odpojování:
1. mínus (černý),
2. první balanční vodič (bílý/žlutý),
3. druhý balanční vodič (modrý),
4. hlavní plus (červený). Nakonec nezapomeňte znovu připojit teplotní čidlo.

Inicializace baterie

Po zapojení článků vložte baterii do notebooku a připojte nabíječku. Indikace může zpočátku hlásit chybu, ale po chvíli by se měla přepnout do normálního režimu. Nabíječku krátce odpojte a znovu připojte, abyste ověřili stabilitu nabíjení. Během prvního nabíjecího cyklu sledujte teplotu, napětí a celkové chování – laptop nenechávejte bez dozoru.

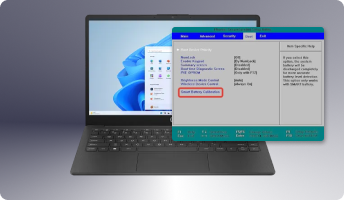

Kalibrace baterie

Jakmile je baterie rozpoznána a správně se nabíjí, přichází na řadu poslední a velmi důležitý krok – kalibrace. Ta naučí řídicí elektroniku správně vyhodnocovat skutečnou kapacitu článků a předpovídat zbývající dobu provozu.

Postup kalibrace:
1. Vložte baterii do vypnutého notebooku.
2. Odpojte napájecí adaptér a spusťte systém.
3. Pracujte, dokud se neobjeví hlášení o nízké kapacitě.
4. Restartujte a vstupte do BIOSu, kde necháte baterii úplně vybít (v BIOSu nic nenastavujte).
5. Baterii vyjměte a nechte ji 2–3 hodiny „odpočívat“.
6. Vložte ji zpět, připojte napájení a zapněte notebook.
7. Po dosažení 100 % ještě hodinu ponechte notebook připojený.
8. Baterie je připravena k běžnému používání.
